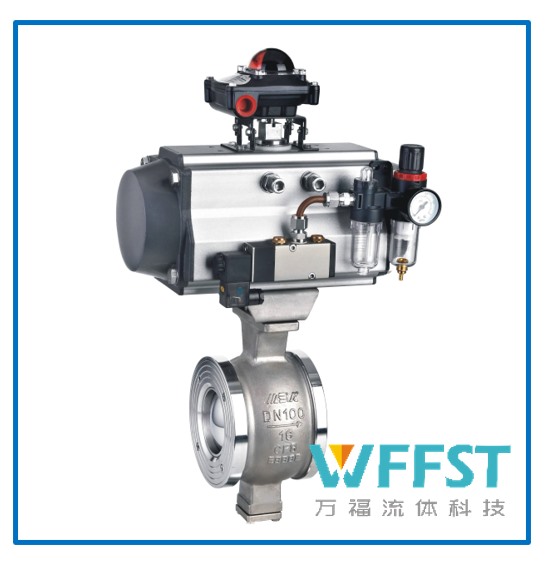

气动V型调节球阀
气动V型调节球阀
气动V型调节球阀产品说明：
气动V型球阀是一种直角回转的高级控制阀，它的启闭件是带特殊V型开口的半球体，具有锋利的刃口。在球体回转过程中，密封面具有强有力的切断力和自清洁功能。球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的线性等比例精确调节。因此V型调节球阀同时具备调节和开关两种功能，可与气动或电动执行器配套，广泛使用于造纸、化工、石油、化纤、电力、冶金、制药、环保等领域的控制系统。
气动V型调节球阀产品特点：
1.阀体：
■整体式设计，为阀体提供了更高的强度，可以更好地承受管道压力
■避免了两片式阀体因法兰连接产生的泄露
■同时具有法兰对夹两种结构
2.阀芯：
■特殊设计的V型球对介质具有强有力的剪切作用和密封性能，对介质的流量特性达到等比例调节。
■可以采用镀硬铬，离子氮化，超音速喷涂等密封面硬化工艺增加密封面的硬度，耐磨性能，耐腐蚀性能。
■精密研磨后的球面减小了密封面间的摩擦力，从而减小了扭矩。
3.阀座：
■特殊的无阀座盖式设计，避免了阀座与阀体间产生容易堵塞的死角，避免了阀座卡死的情况。
■阀座弹簧采用卡簧设计，在为阀座密封提供预紧力的同时，大大减小了驱动阀门所需的扭矩。
■带有预紧力的阀座即使在较小的压差下也能给阀门提供良好的密封
4.阀杆：
■固定式球阀结构，上、下双阀杆双轴承对阀芯进行固定，具有更高的稳定性，轴承为复合材料、转动轴承载面烧结处理的自润滑轴承，具有超强的耐磨性能。减轻了扭矩，避免了阀门长期使用，阀杆咬死。
气动V型调节球阀产品规格：
| 尺寸范围: | DN 25~250mm NPS 1”-10” (对夹式) |
| DN 25~500mm NPS 1”-20” (法兰式) | |
| 压力等级： | PN 10/16/25/40/63 |
| ANSI 150/300/600 | |
| 使用温度： | -29℃+450℃ |
| 密封等级： | 硬密封IV级密封 |
| 软密封VI级密封 | |
| 阀体材质： | 铸钢, 不锈钢, 特殊材质 |
| 阀芯/阀杆材质: | 不锈钢硬化处理, 特殊材质硬化处理 |
| 阀座材质: | 不锈钢硬化处理 |
| PEEK, 进口PTFE, 德威龙 | |
| 结构长度: | ISA S75.04, IEC/DIN 534-3-2 (法兰式) |
| 法兰标准: | GB/T 9113.1, JB/T 79.1, HG 20592, |
| ASME B 16.34, ISO 7005(其它连接尺寸可按需定制) | |
| 应用范围: | 制浆造纸，污水处理，食品饮料，化工行业，能源行业，钢铁行业等 |
