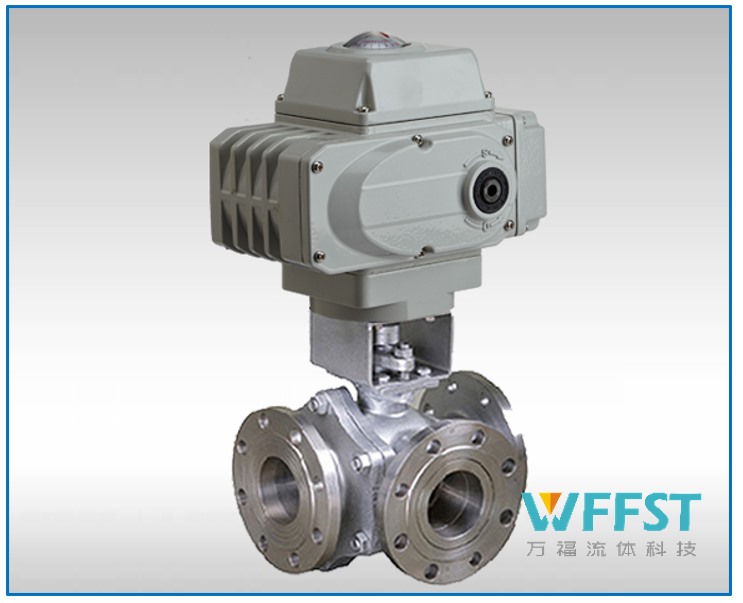

三通法兰电动球阀
三通法兰电动球阀 产品特点
■三通法兰电动球阀，内螺纹连接，体积小，轻便宜人，性能可配套简单，流体能力大。广泛应用于食品、环保、水处理、石油、化工、造纸、电力等行业的工业自动控制系统中。
■三通法兰电动球阀的阀体铸造采用台湾引进的先进工艺，结构合理，造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被吹出。
■三通法兰电动球阀L型三通球阀用于介质流向的切换，能使相互垂直的两个管道连通；T型三通球阀用于介质的分流、合流及流向切换，T型通道可以使三个通道相互连通或使其中的两个通道连通。（流向图如下）
■三通法兰电动球阀上法兰采用ISO5211执行机构安装平台。方便安装WFD、WFHQ等系列电动执行器，AC220V或AC380V电源即可控制运转，实现对介质流向的切换。
三通法兰电动球阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | CF8、CF8M |
| 球 体 | CF8、CF8M |
| 密 封 圈 | PTFE、PPL |
| 阀 杆 | CF8、CF8M |
| 填 料 | PTFE、石墨 |
三通法兰电动球阀 主要技术参数
| 公称通径 | DN(mm) | 10～80 |
| 公称压力 | PN(MPa) | 1.6 |
| 试验压力(MPa) | 强度试验 | 2.4 |
| 密封试验（水） | 1.76 | |
| 密封试验（气） | 0.6 | |
| 泄 漏 量 | 软密封：A级（零泄漏） | |
| 连接方式 | 内 螺 纹 | |
| 阀门类型 | Q914F（L型三通）、Q915F（T型三通） | |
| 设计标准 | GB／T12237-1989 | |
| 压 力 试 验 | GB／T 13927、JB/T9092-1999 | |
| 适用介质 | 水、污水、空气、蒸汽、天然气、油品、一般化学介质等。 | |
| 适用温度 | -29℃—150℃ | |
| 驱动方式 | 电 动 | |
| 电动执行器 | WFD型、WFHQ型、用户指定产品 | |
| 防护等级 | IP67/IP68 | |
| 控制形式 | 开 关 型 | |
| 电 压 | AC220V/AC380V/AC110V/DC24V | |
三通法兰电动球阀 外形尺寸 单位：mm
以上为WFD电动执行器配L型三通软密封球阀的尺寸，配T型球阀的电动执行器要加大一个规格。
DN
L
L0
L1
L2
H
1.6MPa
电动执行器选配
D
D1
N-D
15
140
70
161
120
231
95
65
4-14
WFD-05
WFHQ-05
20
160
80
161
120
238
105
75
4-14
WFD-05
WFHQ-05
25
180
90
161
120
241
115
85
4-14
WFD-05
WFHQ-05
32
200
100
161
120
269
135
100
4-18
WFD-05
WFHQ-05
40
220
110
161
120
283
145
110
4-18
WFD-08
WFHQ-08
50
240
120
188
165
291
160
125
4-18
WFD-10
WFHQ-10
65
260
130
188
165
315
180
145
4-18
WFD-15
WFHQ-15
80
280
140
268
268
378
195
160
8-18
WFD-20
WFHQ-20
100
320
160
268
268
399
215
180
8-18
WFD-40
WFHQ-50
125
380
190
268
268
434
245
210
8-18
WFD-60
WFHQ-60
150
440
220
268
268
456
280
240
8-23
WFD-100
WFHQ-100
配WFHQ型电动执行器，以及硬密封三通球阀的尺寸，请与销售部联系。
