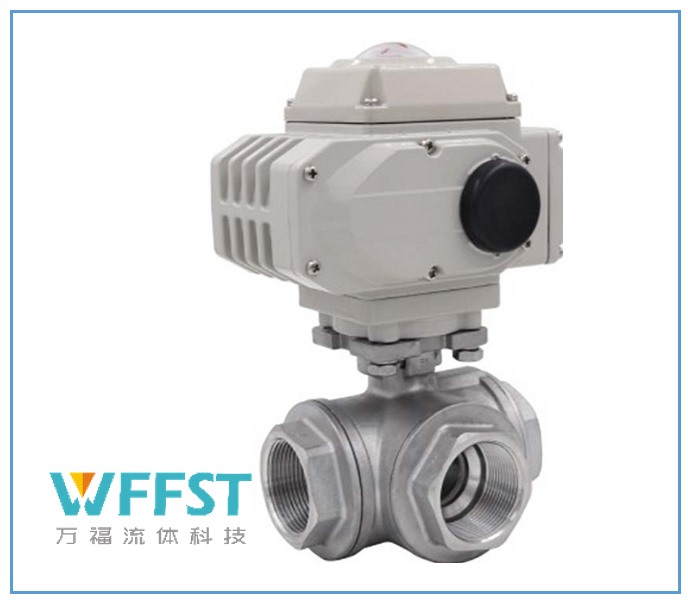

三通螺纹电动球阀
三通螺纹电动球阀 产品特点
■三通螺纹电动球阀，内螺纹连接，体积小，轻便宜人，性能可配套简单，流体能力大。广泛应用于食品、环保、水处理、石油、化工、造纸、电力等行业的工业自动控制系统中。
■三通螺纹电动球阀的阀体铸造采用台湾引进的先进工艺，结构合理，造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被吹出。
■L型三通球阀用于介质流向的切换，能使相互垂直的两个管道连通；T型三通球阀用于介质的分流、合流及流向切换，T型通道可以使三个通道相互连通或使其中的两个通道连通。（流向图如下）
■三通螺纹电动球阀上法兰采用ISO5211执行机构安装平台。方便安装ZTD、ZTHQ等系列电动执行器，AC220V或AC380V电源即可控制运转，实现对介质流向的切换。
三通螺纹电动球阀 主要零件材质
| 零件名称 | 材 料 |
| 阀 体 | CF8、CF8M |
| 球 体 | CF8、CF8M |
| 密 封 圈 | PTFE、PPL |
| 阀 杆 | CF8、CF8M |
| 填 料 | PTFE、石墨 |
三通螺纹电动球阀 主要技术参数
| 公称通径 | DN(mm) | 10～80 |
| 公称压力 | PN(MPa) | 1.6 |
| 试验压力(MPa) | 强度试验 | 2.4 |
| 密封试验（水） | 1.76 | |
| 密封试验（气） | 0.6 | |
| 泄 漏 量 | 软密封：A级（零泄漏） | |
| 连接方式 | 内 螺 纹 | |
| 阀门类型 | Q914F（L型三通）、Q915F（T型三通） | |
| 设计标准 | GB／T12237-1989 | |
| 压 力 试 验 | GB／T 13927、JB/T9092-1999 | |
| 适用介质 | 水、污水、空气、蒸汽、天然气、油品、一般化学介质等。 | |
| 适用温度 | -29℃—150℃ | |
| 驱动方式 | 电 动 | |
| 电动执行器 | ZTD型、ZTHQ型、用户指定产品 | |
| 防护等级 | IP67/IP68 | |
| 控制形式 | 开 关 型 | |
| 电 压 | AC220V/AC380V/AC110V/DC24V | |
三通螺纹电动球阀 外形尺寸 单位：mm
| DN | G | L | L0 | L1 | L2 | H |
电动执行器选配 AC220V/AC380V |
|
| 10 | 3/8“ | 79 | 40 | 161 | 120 | 167 | WFD-05 | WFHQ-05 |
| 15 | 1/2“ | 79 | 40 | 161 | 120 | 167 | WFD-05 | WFHQ-05 |
| 20 | 3/4“ | 88 | 44 | 161 | 120 | 174 | WFD-05 | WFHQ-05 |
| 25 | 1“ | 97 | 49 | 161 | 120 | 184 | WFD-05 | WFHQ-05 |
| 32 | 1 1/4“ | 124 | 62 | 161 | 120 | 190 | WFD-08 | WFHQ-08 |
| 40 | 1 1/2“ | 138 | 69 | 188 | 165 | 200 | WFD-10 | WFHQ-10 |
| 50 | 2“ | 154 | 77 | 188 | 165 | 209 | WFD-15 | WFHQ-15 |
| 65 | 2 1/2“ | 186 | 93 | 268 | 268 | 271 | WFD-20 | WFHQ-20 |
| 80 | 3“ | 201 | 101 | 268 | 268 | 283 | WFD-40 | WFHQ-30 |
